Análisis SolidWorks Simulation

Se realizó un informe que muestra los estudios estáticos hechos al modelo 3D (sólido), aplicando ajustes al mallado, con el fin de analizarlos y compararlos, para observar sus diferencias, relaciones e interacciones cuando se les aplica una fuerza y se usan distintos mallados. A continuación se anexa pdf del informe para más información detallada con respecto a los resultados.

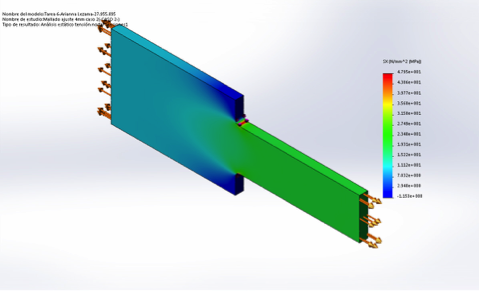

Después de realizar los estudios estáticos, en términos generales, se pudo observar que la concentración de esfuerzos estaba ubicad en la curvatura (caso 2) o en la arista (caso 5) del sólido 3D; por esta razón se le aplicó un control de mallado a cada caso con diferentes  ajustes, variando en 4 mm, 2 mm, 1 mm, 0.5 mm y 0.25 mm, para obtener una mayor precisión y resultados más confiables.

Se trabajó sobre una carga de 10 kN o 10000 N en las caras señaladas anteriormente y se llevó a cabo el estudio de Factor de Seguridad (FDS). El factor de seguridad aporta información sobre la seguridad del material al aplicar una fuerza o tensión a la pieza. Al comparar con los criterios de FDS, observamos que el resultado para todos los estudios fue mayor a 2, resultando números muy altos a pesar de ser su mínimo valor; esto indica que la pieza no va a soportar la fuerza que se le está aplicando, por lo que no es segura y se recomienda aplicar una fuerza menor.

Como parte del aprendizaje, se pudo apreciar en las tablas comparativas, que los resultados se ven afectados por la calidad de malla, a medida que los elementos se hacían más pequeños, lo hacían también sus desplazamientos máximos, la deformación y el FDS, esto prueba que mientras más pequeño es la medida, mejor va a ser la calidad de malla, y traerá consigo mejores resultados (resultados más confiables).
